Cur síos ar an Táirge
Is ábhar ilchodach é an painéal meala alúmanaim freisin ar féidir a úsáid le haghaidh raon leathan feidhmchlár ón tionscal iompair go hailtireacht, agus tá airíonna iontacha aige amhail maoile neamhghnách, éagsúlacht mhór dathanna, agus ardfhoirmiúlacht.
Tugann croí meala alúmanaim an táirge ard-rigidity agus meáchan an-íseal don phainéal ilchodach. Mar sin tá buntáiste cinnte ag Aluloyal® maidir le tionscadail a bhfuil éilimh mhóra acu ar stiffness ábhar – mar chumhdach éadain nó díon áit a mbeidh sé nochtaithe d’ualach gaoithe thar a bheith ard, nó do dhíonta móra féintacúla.
Aluloyal® – an chéad phainéal éadrom atá ina bhannaí don saol!
AIRÍONNA painéil honeycomb alúmanam
Murab ionann agus painéil chomhchodacha traidisiúnta meala, déantar comhpháirteanna an chórais de phainéal meala Alúmanam a nascadh i bpróiseas leanúnach. Ní éiríonn an t-ábhar brittle-crua ach léiríonn sé airíonna diana agus athléimneacha agus sár-neart craiceann – bunús le hardchaighdeán táirge. Roghnaíonn pleanálaithe, ailtirí agus dearthóirí painéal cíor meala Alúmanam toisc go gceanglaíonn sé ard-airíonna meicniúla - cosúil le neart teanntachta na leathán clúdaigh - le gnéithe próiseála agus aeistéitiúla den scoth.

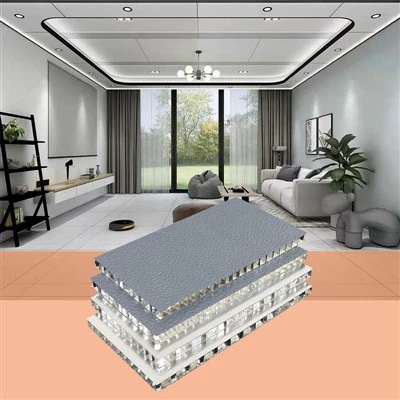

A bhuí le próiseas táirgthe leanúnach, is féidir painéil mhóra suas go dtí 9m a fhad le maoile neamhghnách. Is féidir painéal meala alúmanaim a dhéanamh go héasca le mionsonraí foirfe ag baint úsáide as gnáth-uirlisí. Mar sin is féidir éagsúlacht mhór iarratas a dhéanamh. Is é an tréith seo a fhágann gurb é an painéal cíor meala Alúmanam an rogha iontach - ní hamháin le haghaidh feidhmeanna lasmuigh mar chumhdach aghaidh, díon, balcóiní agus scáthláin - ach freisin le haghaidh dearadh intí cosúil le huasteorainneacha cruthaitheacha.
Chomh maith lena mheáchan íseal agus maoile foirfe, léiríonn painéal honeycomb alúmanam friotaíocht síonchaitheamh den scoth. Nuair a thagann sé le críochnú dromchla, ní úsáidtear ach na córais laicearaithe den chaighdeán is airde a bhfuil an friotaíocht is fearr acu ar an aimsir agus ar thruailliú tionsclaíoch.
|
THICKNESS |
AONAD |
6mm |
10mm |
15mm |
20mm |
25mm |
30mm |
|
Tiús an chláir tosaigh |
[mm] |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Tiús an chláir cúil |
[mm] |
0.5 |
0.5 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Meáchan |
[kg/m²] |
4.7 |
5.0 |
6.7 |
7.0 |
7.3 |
7.6 |
SONRAÍOCHTA:
Struchtúr
H: tiús iomlán 30MM
d1: tiús bileog tosaigh Al 1MM
d2: tiús bileog chúl Al 1MM
Cóireáil dromchla:
Péint fluaracarbóin 1.exterior alúmanaim KYNAR 500, tiús Níos mó ná nó cothrom le 40Um, comhlíontach le sonraíocht AAMA2605
Struchtúr painéil honeycomb 2.Aluminum
(1).Bileog aghaidh alúmanaim ASTMB209, sonraíocht comhlachais alúmanaim (3003-h24/3105-h24 le haghaidh bailchríocha péinteáilte)(5005-h34 le haghaidh bailchríocha anodized)
(2). leatháin líneáil alúmanaimASTMB209, sonraíocht comhlachais alúmanaim (3003-h24/3105-h24 le haghaidh bailchríocha péinteáilte)(5005-h34 le haghaidh bailchríocha anodized)
(3) Bunábhar: struchtúr meala alúmanaim a fhoirmíonn cill heicseagánach nuair a leathnaítear é.
Tiús A.cell: inchoigeartaithe de réir riachtanas ar nós 12mm 20mm nó 25mm.
Tiús B.Wall 0.04mm
Méid C.Unit: 1/4 orlach
D. Ba chóir go mbeadh an balla cille bréifneach
(4)Greamaitheach : dhá chomhpháirt 100% de ghreamaitheach soladach arna moladh ag an monaróir. deartha go sonrach le haghaidh lannú painéil balla
A. Ba cheart don ghreamaitheach banna leathleaisteacha a tháirgeadh atá frithsheasmhach in aghaidh teasa, fuar agus taise
Raon teochta B.Infheidhme :-40 céim go 80 céim
RAON TÁIRGÍ
|
Dathanna caighdeánacha platanam bán (~ RAL 9003) agus bailchríoch muileann |
|
|
Tiús |
6 mm, 10 mm, 15 mm, 20 mm, 25 mm |
|
Leithead |
1250 mm, 1500 mm |
|
Fad |
2500 mm, 5150 mm, 6250 mm |
|
Tiús speisialta |
5.5 - 50 mm ar iarratas |
|
Leithead Speisialta |
suas le 1500 ar iarratas |
|
Fad Speisialta |
Ar iarratas |
|
bailchríoch laicir brataithe corna amháin |
|
|
Tiús |
6 mm, 10 mm, 15 mm, 20 mm, 25 mm |
|
Leithead |
1250 mm, 1500 mm |
|
Fad |
2000 - 9000 mm |
|
Lamháltais Toiseacha |
||
|
Tiús |
±0.2 mm |
|
|
Leithead |
-0 / +4 mm |
|
|
Faid |
2000 - 4000 mm |
-0 / +4 mm |
|
Faid |
4001 – 9000 mm |
-0 / +6 mm |
SONRAÍ TEICNIÚLA
|
THICKNESS |
CÓD |
AONAD |
6MM |
10MM |
15MM |
20MM |
25MM |
|
Bileog Tosaigh |
[mm] |
1.0 |
|||||
|
Bileog Cúil |
[mm] |
0.5 |
0.5 |
1.0 |
1.0 |
1.0 |
|
|
Meáchan |
[kg/m²] |
4.7 |
5.0 |
6.7 |
7.0 |
7.3 |
|
|
AIRÍONNA TEICNIÚLA |
CÓD |
AONAD |
6MM |
10MM |
15MM |
20MM |
25MM |
|
Modal alt |
W |
[cm³/m] |
2.6 |
4.6 |
14 |
19 |
24 |
|
Rigidity |
E·J |
[kNcm²/m] |
7.100 |
21.900 |
75.500 |
138.900 |
221.600 |
|
Cóimhiotal Bileoga Alúmanam |
H22/H42 |
GA AW-3XXX/5XXX |
|||||
|
Teocht Bileoga Alúmanam |
ASTM B209-04 |
GA AW-3XXX/5XXX |
|||||
|
Modal Leaisteachas |
[N/mm²] |
70.000 |
|||||
|
Neart Teanntachta Alúmanam |
[N/mm²] |
Rm Níos mó ná nó cothrom le 125 |
|||||
|
0.2 % Cruthúnas Strus |
[N/mm²] |
Rp0,2 Níos mó ná nó cothrom le 80 |
|||||
|
Fadú |
[%] |
A50 Níos mó ná nó cothrom le 5 |
|||||
|
Leathnú Teirmeach Líneach |
2.4 mm/m ag difríocht teochta 100ºC |
||||||
|
DROMCHLA |
CÓD |
AONAD |
6MM |
10MM |
15MM |
20MM |
25MM |
|
Cumhdach |
Críochnaigh PVDF/FEVE/HDP/MILL |
||||||
|
Leibhéil Gloos |
Tiománaí ASTM D523 |
[%] |
25-80 |
||||
|
Cruas peann luaidhe |
ECCA-T4 |
HB-F |
|||||
|
MAOINE ACOUSTICAL |
CÓD |
AONAD |
6MM |
10MM |
15MM |
20MM |
25MM |
|
Fachtóir Ionsaithe Fuaime |
s |
0.05-0.07 |
|||||
|
Innéacs inslithe fuaime aerbheirthe (de réir ISO 717-1, ISO 140-3) |
21-25 |
||||||
|
AIRÍONNA Teirmeach |
CÓD |
AONAD |
6MM |
10MM |
15MM |
20MM |
25MM |
|
Seoltacht theirmeach (maidir le tiús iomlán, bileoga clúdaigh san áireamh) |
[W/mK] |
0.95 |
1.35 |
1.35 |
2.25 |
2.70 |
|
|
Friotaíocht theirmeach |
[m²K/W] |
0.0063 |
0.0074 |
0.0084 |
0.0089 |
0.0093 |
|
|
Friotaíocht Teochta |
[ºC] |
-40 go +80 |
|||||
Ualach gaoithe agus méideanna painéil incheadaithe
Léiríonn na léaráidí an raon tiús painéil atá ar fáil agus na faid raoin is incheadaithe ag leithead painéil ar leith (1250 nó 1500 mm), ag brath ar na hualaí a cuireadh i bhfeidhm.
Baineann na léaráidí le painéil arna dtacú ar cheithre thaobh (coirnéil socraithe). Tá luachanna toise do chórais eile ar fáil ach iad a iarraidh.
PRÓISEAS PAINÉAL ALUMINUM HONEYCOMB
|
|
|
|
|
|
|
Gearradh |
Fillte |
Ródú |
Lúbadh |
Imeall Painéil |
|
|
|
|
|
|
|
Ag brú |
Druileáil |
siúntáil |
nascáil |
Lacquering |
|
Mír |
Sonraíocht Chaighdeánach agus Paraiméadar |
|
Sonraíocht |
Tiús Foriomlán: 3,5,6,8,10, 12, 15, 20, 25,30 mm |
|
Leithead Níos lú ná nó cothrom le 1500 mm (Is féidir leithead eile a shocrú) |
|
|
Fad Níos lú ná nó cothrom le 10000 mm (Is féidir leithead eile a shocrú) |
|
|
Painéal Tosaigh |
Ábhar: Cóimhiotal alúmanaim ardghrád (3003,5005, 5754, AA1100) |
|
Tiús Níos mó ná nó cothrom le 1.0 mm (caighdeán an phainéil imbhalla); Níos mó ná nó cothrom le 0.7 mm (neamhchaighdeánach) |
|
|
Bunábhair |
Ábhar: Cóimhiotal alúmanaim ardghrád (3003,5005, 5754) |
|
Painéal Cúil |
Tiús Níos mó ná 0.7 mm (caighdeánach) nó arb ionann é agus sin ; Níos mó ná nó cothrom le 0.5 mm (caighdeánach) |
|
Ceanglóir |
ghreamachán polúireatán leigheasacháin dhá chomhpháirt de níos iomláine membrane greamachán leá te. |
|
Cóireáil |
Cumhdach sorcóir / ocsaídiú anodized / sciath púdar / sciath PVDF |
|
Dath |
Plain daite, dath miotalach, adhmaid etc. |
|
Dlús |
5.0-7.5 kg/ m2 |
|
Feidhmíocht Fireproof |
A2 (GB8624-2012) |
